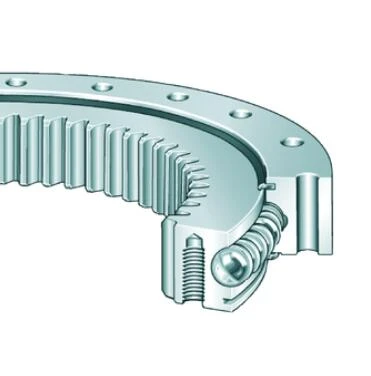

VI160288-N-ZT

Hlavné údaje o rozmeroch a výkone

d₁	216 mm	Priemer otvoru
d_aZT	287 mm	Stredný priemer vnútorného krúžku
	-IT8	Tolerancia centrovania vnútorného krúžku priemeru
T	2,5 mm	Dĺžkový strediaci vnútorný krúžok
H	39 mm	Výška
D_a	340 mm	Vonkajší priemer
D_{a ZT}	338 mm	Priemer centrovacieho vonkajšieho krúžku
	-IT8	Tolerancia centrovania priemeru vonkajšieho krúžku
T	6 mm	Vonkajší krúžok na centrovanie dĺžky
h_a	34 mm	Vonkajší krúžok so šírkou
h_i	34 mm	Šírka vnútorného krúžku
	0,04 mm	Normálna radiálna vôľa min.
	0,16 mm	Normálna radiálna vôľa max.
	0,07 mm	Normálna axiálna vôľa min.
	0,26 mm	Normálna axiálna vôľa max.
≈m	12 kg	Hmotnosť

Rozmery

D_i	287 mm	Vonkajší krúžok s vnútorným priemerom
L_a	324 mm	Vonkajší krúžok pre upevňovacie otvory s priemerom rozstupového kruhu
n_a	20	Počet upevňovacích otvorov vo vonkajšom krúžku
d_B	9 mm	Upevňovací otvor
d_a	289 mm	Vnútorný krúžok s vonkajším priemerom
L_i	252 mm	Vnútorný krúžok upevňovacích otvorov s priemerom Pitchcircle
n_i	20	Počet upevňovacích otvorov vo vnútornom krúžku
F_{R Zul}	78,000 N	Max. skrutky na upevnenie radiálneho zaťaženia (trecie zaistenie)
m	4 mm	Modul ozubenia
z	56	Počet zubov
d₀	224 mm	Prevod s priemerom rozstupovej kružnice
b	34 mm	Šírkový prevod
u	9,5 mm	Výstupok mazacej bradavky
F_{z norma}	12,300 N	Max. sila zubov sila z únavy koreňa (pri šokovom faktore 1,2)
F_{z max}	17,800 N	Max. sila zuba proti zlomenine zuba (pri šokovom faktore 1,35)

Rozsah teplôt

T_Min	-25 stupeň	Prevádzková teplota min.
T_Max	80 stupňov	Prevádzková teplota max.

Faktory výpočtu

C_a	134,000 N	Základná dynamická únosnosť, axiálna
C_0a	570,000 N	Základná statická únosnosť, axiálna
C_r	122,000 N	Základná dynamická únosnosť, radiálna
C_0r	260,000 N	Základná statická únosnosť, radiálna

Ložiská otočných krúžkov, tiež známe ako ložiská otočných tanierov, sú špecializované rotačné ložiská navrhnuté tak, aby zvládali veľké zaťaženie a zároveň umožňovali plynulé otáčanie na pevnej osi. Jednou z ich definujúcich vlastností je ich veľký priemer, ktorý im umožňuje súčasne znášať značné radiálne, axiálne a momentové zaťaženia. Tieto ložiská sú zvyčajne vyrobené z vysoko kvalitnej ocele a majú zložitý dizajn, ktorý často zahŕňa integrované ozubené kolesá, obežné dráhy a tesniace systémy. Vďaka tomu sú obzvlášť vhodné pre aplikácie vyžadujúce vysokú presnosť a odolnosť. Ložiská otočných krúžkov môžu byť navyše prispôsobené v rôznych veľkostiach a konfiguráciách, aby vyhovovali špecifickým technickým požiadavkám, čím sa zabezpečí optimálny výkon v rôznych prevádzkových podmienkach.

Výhody ložísk otočných krúžkov sú početné, predovšetkým ich schopnosť poskytovať spoľahlivý pohyb v náročných prostrediach. Ich robustná konštrukcia im umožňuje vydržať extrémne teploty a náročné podmienky, vďaka čomu sú ideálne pre ťažké stroje, žeriavy a rýpadlá. Konštrukcia otočných krúžkov navyše umožňuje zníženie trenia počas prevádzky, čo zvyšuje účinnosť a predlžuje životnosť súčiastky. Integrácia ozubených kolies priamo do ložiska eliminuje potrebu ďalších ozubených kolies v zostave, znižuje celkovú hmotnosť a zjednodušuje konštrukčný návrh. Navyše ich nízke nároky na údržbu prispievajú k nižším prevádzkovým nákladom, čo je významnou výhodou pre odvetvia, ktoré sa spoliehajú na nepretržitú prevádzku.

Ložiská otočných krúžkov nachádzajú široké uplatnenie v rôznych priemyselných odvetviach, čo demonštruje svoju všestrannosť a účinnosť. V stavebníctve sa používajú v žeriavoch a rýpadlách na plynulé a presne riadené pohyby. V sektore veternej energie zohrávajú otočné prstence kľúčovú úlohu pri prevádzke veterných turbín a umožňujú potrebné rotačné pohyby na optimalizáciu výroby energie. Okrem toho sa bežne vyskytujú v systémoch manipulácie s materiálom, robotike a dokonca aj zdravotníckych zariadeniach, kde je nevyhnutné presné polohovanie a riadenie nákladu. Ako sa priemyselné odvetvia vyvíjajú, dopyt po ložiskách otočných krúžkov neustále rastie, čo z nich robí nenahraditeľný komponent v moderných strojárskych aplikáciách.

NIE	D[MM]	D[mm]	B[mm]
VU140325-VSP	270	380	35
VU140325-VSP-ZT	270	380	35
VU140325-ZT	270	380	35
VU140325-ZT-RR	270	380	35
XSU080318	280	355	25.4
XSU080318-RR	280	355	25.4
VI160288-N	216	340	34
VI160288-N-ZT	216	340	34
VU200260	191	329	46
XU160260	191	329	46
XU160260-ZT	191	329	46
VU{{0}}RL0	191	329	46
VU200260-ZT	191	329	46
XA120235-N-ZT	171	318.8	-
XA120235-N	171	318.8	-
XU080264	216	311	25.4
VU200220-ZT	138	302	46
VU200220	138	302	46
XU120222-ZT	140	300	36
XU120222-RR	140	300	36
