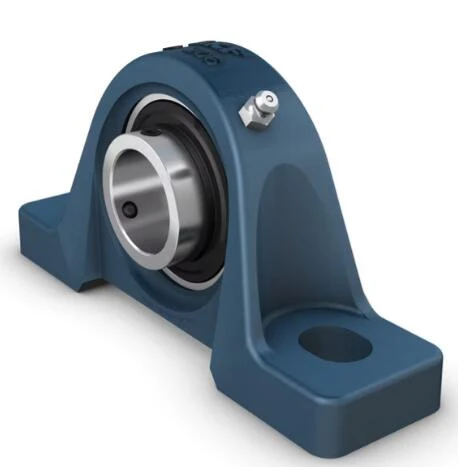

P2B 65M-TR-vankúšový blok guľôčkových ložísk

Guľôčkové ložiskové jednotky s vankúšovým (stojatým) blokom pozostávajú z vloženého ložiska namontovaného v liatinovom puzdre, ktoré je možné priskrutkovať k nosnej ploche. Tento variant je vhodný pre aplikácie s konštantným aj striedavým smerom otáčania. Má vnútorný krúžok rozšírený na oboch stranách a je zaistený na hriadeli utiahnutím nastavovacej skrutky na vnútornom krúžku, čo uľahčuje montáž. Silný Navrhnutý pre konštantné a striedavé otáčanie Pripravený na montáž Mazané a utesnené ložiskoRýchle zaistenie na hriadeli Cenovo výhodné

Zaslať požiadavku

Chat teraz

Predstavenie výrobku

Súlad s normou	Severoamerický štandard
Špecifický účel	Pre poľnohospodárske aplikácie, Pre aplikácie manipulácie s materiálom
Materiál, bývanie	Liatina
Tesnenie, ložisko	Utesnite a ošúpte na oboch stranách
Typ tesnenia, ložisko	Kontakt, viacnásobný
Tesnenie, jednotka	Bez
Náter	Bez

Dimensions - P2B 65M-TR

Rozmery

d	65 mm	Priemer otvoru
d₁	≈82,5 mm	Priemer ramena vnútorného krúžku
A	71,9 mm	Šírka základne
A₁	34,9 mm	Horná šírka
B	68,3 mm	Šírka vnútorného krúžku
B₄	10 mm	Vzdialenosť od čelnej strany uzamykacieho zariadenia k stredu závitu
H	76,2 mm	Výška guľového stredu sedadla
H₁	25,4 mm	Výška chodidla
H₂	153,59 mm	Celková výška
J	203,2 mm	Vzdialenosť medzi upevňovacími skrutkami
J	max.214,31 mm	Vzdialenosť medzi upevňovacími skrutkami
J	min.192,09 mm	Vzdialenosť medzi upevňovacími skrutkami
L	265,11 mm	Celková dĺžka
N	25,4 mm	Priemer otvoru pre upevňovaciu skrutku
N₁	30,16 mm	Dĺžka otvoru pre upevňovaciu skrutku
s₁	42,9 mm	Vzdialenosť od bočnej strany uzamykacieho zariadenia k stredu obežnej dráhy

Otvor so závitom
R_G	1/8-27 NPT	Závit puzdra pre mazací fiting
R₁	4,6 mm	Axiálna poloha závitu puzdra
R	45 stupňov	Uhlová poloha závitu puzdra

Mazací nástavec
D_N	6,579 mm	Priemer gule hlavy mazacieho fitingu
SW_N	11,113 mm	Veľkosť šesťhranného kľúča na mazanie
G_N	1/8-27 NPT	Závit mazacej armatúry

Údaje o výpočte

Základné dynamické zaťaženie	C	57,2 kN
Základná statická únosnosť	C₀	40 kN
Hranica únavového zaťaženia	P_u	1,7 kN
Obmedzujúca rýchlosť		1 600 ot./min
		Limitná rýchlosť s toleranciou hriadeľa h6

Informácie o montáži

Nastavovacia skrutka	G₂	M10x1
Veľkosť šesťhranného kľúča pre nastavovaciu skrutku		5 mm
Odporúčaný uťahovací moment pre nastavovaciu skrutku		16.5 N·m
Odporúčaný priemer pre upevňovacie skrutky, mm	G	20 mm
Odporúčaný priemer pre upevňovacie skrutky, palce	G	0,75 palcov

Charakteristika guľôčkových ložiskových jednotiek vankúšového bloku
Jednotky guličkových ložísk vankúša sú robustné mechanické komponenty navrhnuté tak, aby podporovali hriadele a uľahčili hladký rotačný pohyb. Vo svojom jadre tieto jednotky pozostávajú z ložiska umiestneného v pevnom montážnom bloku, ktorý je často vyrobený z liatiny alebo ocele. Tento blok má odlišný tvar, ktorý umožňuje ľahkú montáž na rovný povrch, odtiaľ pochádza názov „vankúšový blok“. Samotné ložisko je typicky guľkové ložisko s hlbokou drážkou, ktoré poskytuje vysokú radiálnu a strednú axiálnu nosnosť. Konštrukcia vankúšového bloku obsahuje funkcie, ako je utesnené alebo tienené ložisko, aby sa zabránilo kontaminácii nečistotami a vlhkosťou, ako aj na udržanie mazania. Jednotky sa dodávajú s predvŕtanými otvormi na montáž, vďaka čomu je inštalácia jednoduchá. Okrem toho mnohé jednotky vankúšového bloku majú samonarovnávacie schopnosti, ktoré kompenzujú menšie odchýlky hriadeľa a znižujú riziko predčasného zlyhania ložísk.
Aplikácie vankúšových blokov s guľôčkovými ložiskami
Guľôčkové ložiskové jednotky vankúšového bloku sú všestranné komponenty používané v širokej škále priemyselných aplikácií. Bežne sa nachádzajú vo výrobných zariadeniach, ako sú dopravníky, kde podporujú rotujúce hriadele a zabezpečujú plynulú prevádzku. V poľnohospodárskych strojoch tieto jednotky pomáhajú pri efektívnom fungovaní rôznych poľnohospodárskych zariadení, od kombajnov až po zavlažovacie systémy. Sú dôležité aj v automobilovom priemysle, kde podporujú komponenty, ako sú nápravové hriadele a hnacie systémy. Medzi ďalšie významné aplikácie patria textilné stroje, kde si zachovávajú konzistentný výkon pri vysokých rýchlostiach, a v ťažobnom priemysle, kde podporujú zariadenia na veľké zaťaženie, ktoré pracujú v drsnom prostredí. Ich prispôsobivosť a spoľahlivosť ich robí nepostrádateľnými v akomkoľvek prostredí, kde je rotačný pohyb nevyhnutný.
Výhody guľôčkových ložiskových jednotiek vankúšového bloku
Primárna výhoda jednotiek vankúšového bloku guľôčkových ložísk spočíva v ich schopnosti poskytovať spoľahlivú podporu a výkon, pričom sa relatívne ľahko inštalujú a udržiavajú. Ich robustná konštrukcia zaisťuje odolnosť a dlhú životnosť aj v náročných podmienkach, čo minimalizuje prestoje a znižuje náklady na údržbu. Samonarovnávacia vlastnosť mnohých jednotiek vankúšového bloku im umožňuje prispôsobiť sa nesúosovosti hriadeľa, čo zvyšuje ich prevádzkovú stabilitu a predlžuje ich životnosť. Uzavretý dizajn týchto jednotiek navyše chráni ložiská pred nečistotami, čím sa znižuje pravdepodobnosť poškodenia a zachováva sa konzistentný výkon. Dostupnosť rôznych veľkostí a konfigurácií tiež znamená, že môžu byť prispôsobené tak, aby vyhovovali rôznym aplikáciám, čo z nich robí všestrannú voľbu pre mnohé priemyselné odvetvia. Celkovo jednotky vankúšového bloku s guľôčkovými ložiskami ponúkajú kombináciu sily, jednoduchosti použitia a prispôsobivosti, ktoré prispievajú k ich širokému prijatiu a účinnosti v mnohých aplikáciách.

NIE	d[mm]	A[mm]	H[mm]	H2[mm]	J[mm]	L[mm]
SY 2,1/2 DUTF	63.5	65	76.2	153	210	260
P2BM 207-TF-AH	61.913	72.1	76.2	156	210.34	265.91
P2BM 207-TF	61.913	72.1	76.2	156	210.34	265.91
P2B 70M-TF	70	72.1	76.2	156	210.34	265.91
P2B 65M-TR	65	71.9	76.2	153.59	203.2	265.11
P2B 65M-TF	65	71.9	76.2	153.59	203.2	265.11
P2B 211-TF-AH	68.263	71.9	76.2	153.59	203.2	265.11
P2B 211-TF	68.263	71.9	76.2	153.59	203.2	265.11
P2B 208-TF-AH	63.5	71.9	76.2	153.59	203.2	265.11
P2B 208-TF	63.5	71.9	76.2	153.59	203.2	265.11
UCP 310	50	65	75	152	212.5	275
SY 60 WF	60	60	69.9	137.5	190.5	240
SY 60 TR	60	60	69.9	137.5	190.5	240
SY 60 TF	60	60	69.9	137.5	190.5	240
SY 60 LF	60	60	69.9	137.5	190.5	240
SY 60 FM	60	60	69.9	137.5	190.5	240
SY 2,7/16 TF	61.913	60	69.9	137.5	190.5	240
SY 2,1/4 TF	57.15	60	69.9	137.5	190.5	240
P2BM 203-TF-AH	55.563	61.6	69.85	141.29	184.15	239.71
P2BM 203-TF	55.563	61.6	69.85	141.29	184.15	239.71
P2B 60M-TR	60	61.6	69.85	141.29	184.15	239.71
P2B 60M-TF	60	61.6	69.85	141.29	184.15	239.71
P2B 60M-FM	60	61.6	69.85	141.29	184.15	239.71
P2B 207-WF	61.913	61.6	69.85	141.29	184.15	239.71
P2B 207-TF-AH	61.913	61.6	69.85	141.29	184.15	239.71
P2B 207-TF	61.913	61.6	69.85	141.29	184.15	239.71
P2B 207-LF-AH	61.913	61.6	69.85	141.29	184.15	239.71
P2B 204-TF-AH	57.15	61.6	69.85	141.29	184.15	239.71
P2B 204-TF	57.15	61.6	69.85	141.29	184.15	239.71
UKP 212 K/H	55	62	69.8	141.5	184	239.5
