7320- b-xl-jp

Hlavné rozmery a údaje o výkone

d	100 mm	Priemer
D	215 mm	Vonkajší priemer
B	47 mm	Šírka
Cr	214,000 N	Základné dynamické hodnotenie zaťaženia, radiálne
C0r	197,000 N	Základné statické hodnotenie zaťaženia, radiálne
Ctvoj	10,900 N	Limit zaťaženia únavy, radiálne
nG	4, 050 1/min	Obmedzovacia rýchlosť
nϑr	3, 550 1/min	Referenčná rýchlosť
≈m	7,56 kg	Váha

Upevňovacie rozmery

dmin.	114 mm	Minimálny priemer ramena hriadeľa
Dmax.	201 mm	Maximálny priemer ramena puzdra
Db max	208 mm	Maximálny priemer ramena puzdra
rmax.	2,5 mm	Maximálny polomer filé z hriadeľa
rA1 Max	1 mm	Maximálny polomer file

Rozmery

rblesk	3 mm	Minimálna rozmer
r1 min	1,1 mm	Minimálna rozmer
D1	171,72 mm	Priemer ramena na vonkajšom krúžku širokou bočnou tvárou
d1	146,26 mm	Priemer ramena na vnútornom krúžkovom bočnom tvári
a	89,6 mm	Vzdialenosť medzi vrcholmi tlakových kužeľov
	40 stupňov	Uhol kontaktu

Teplotný rozsah

Tblesk	-30 Stupeň	Prevádzková teplota min.
Tmaximálny	150 stupňov	Prevádzková teplota max.

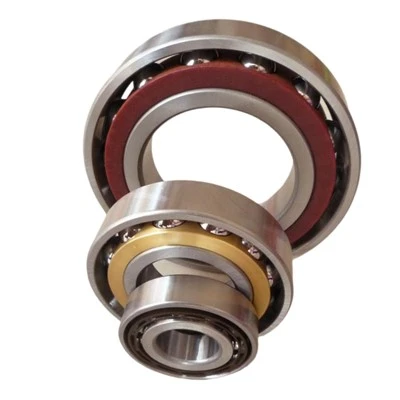

7320- B-XL-JP Angular Contact Guering Less: Precision Engineering pre náročné aplikácie
Uhlové ložisko B-XL-JP Angular Contact Galls 7320- B-XL-JP je navrhnuté pre vysoko výkonné stroje vyžadujúce výnimočné riadenie radiálneho a axiálneho zaťaženia. Toto jednoradové ložisko zaisťuje presné zarovnanie pri kombinovanom zaťažení pri kombinovanom zaťažení. Jeho pokročilá tepelne ošetrená oceľová konštrukcia zvyšuje trvanlivosť, zatiaľ čo prípona JP naznačuje špecializovanú klietku fenolovej živice na zníženie trenia a zlepšenú tepelnú stabilitu. Ideálne pre aplikácie s vysokými otáčkami, 7320- B-XL-JP obsahuje predpätie konfigurácie na minimalizáciu vychýlenia, čo z nej robí spoľahlivú voľbu pre presné vybavenie.

Kľúčové výhody 7320- B-XL-JP ložisko v priemyselnom používaní
B-XL-JP, ktorý je navrhnutý pre účinnosť, vyniká pri znižovaní straty energie prostredníctvom prevádzky s nízkym prúdom a rozširuje servisné intervaly v kritických systémoch. Prípona XL označuje zvýšenú kapacitu zaťaženia, čo jej umožňuje zvládnuť o 20% vyššie dynamické zaťaženie v porovnaní so štandardnými uhlovými kontaktnými ložiskami. Jeho povrchové ošetrenie odolné voči korózii a dizajn kompatibilný s tukom zabezpečujú dlhovekosť v drsnom prostredí. Tieto atribúty robia z ložiska nákladovo efektívne riešenie pre odvetvia, ktoré uprednostňujú prevádzkovú dobu, ako sú robotiká, obrábanie CNC a systémy manipulácie s materiálom vyžadujúcimi obojsmernú podporu ťahu.

Typické aplikácie vo viacerých odvetviach
Uhlové ložisko B-XL-JP Angular Contact Galls 7320- B-XL-JP sa široko využíva vo vysokorýchlostných vretenových zostavách, systémoch čerpadla a automobilových prenosoch, kde presnosť a spoľahlivosť nie sú možné. Vďaka svojej schopnosti udržiavať tuhosť pri variabilných zaťaženiach je vhodná pre ovládače letectva, lekárske zobrazovacie zariadenia a prevodovky s obnoviteľnou energiou. Výrobcovia uprednostňujú tento model pre svoj vymeniteľný dizajn s izo-štandardnými puzdrami, ktoré zjednodušujú vybavenie v starších strojoch. Pre optimálny výkon sa odporúča spárovanie 7320- B-XL-JP so zhodnými súpravami v tandemových alebo back-to-back konfiguráciách pre aplikácie, ako sú turbínové jednotky alebo precízne náradie.
